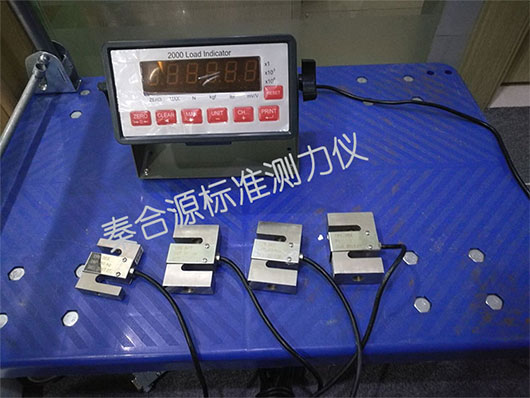

深圳市秦合源科技0.1、0.3级标准测力仪采用的应变式测力传感器10KN-5000KN 主要有四线制和六线制两种出线方式(不包括屏蔽线)，使用万用表 2kΩ 电阻测量档能够对传感器出线进行判别，方法如下：
秦合源科技10KN-5000KN 0.1级标准测力仪专用四线制传感器：
1、出线判别：四线制传感器出线有供桥激励线 2 条、信号线 2 条，以两条线作为一组线对，四条线总共可以形成六组线对，使用万用表的 2kΩ 电阻档对每一组线对的电阻值进行测量，其中电阻值最大的一组线对为供桥激励线对，电阻值第二大的一组线对为信号线对。

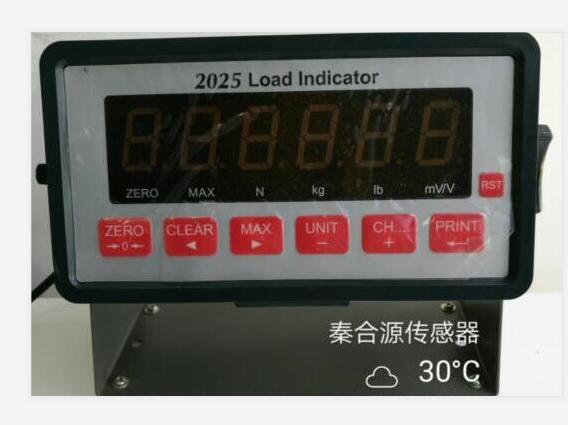

2、连线方法：秦合源四线制标准测力仪传感器出线需焊接在9针D型插头(DB9/M公头)上才能够与测量仪进行连接，连线时将 DB9/M 公头的第 1 和 2 针短接、第 4 和 5 针短接，分别连接供桥激励线对的两条线，第 6 针和 9 针分别接信号线对的两条线，连线完成后将插头接入测量仪后面白色 9 孔 D 型插座(DB9/F 母头)，开启仪表进入测量状态后按《单位》键至<mV/V>灯点亮，待显示数据稳定后按《置零》键，施加与测量方向相同的适合力值，如果仪表显示正值并且随施力的加大显示数字也随之变大表明传感器与仪表连接正确；如果仪表显示负值并且随施力的加大负向显示数字也随之加大，此时请将与 DB9/M 公头第 6 针和 9针连接的两条连线互换位置。

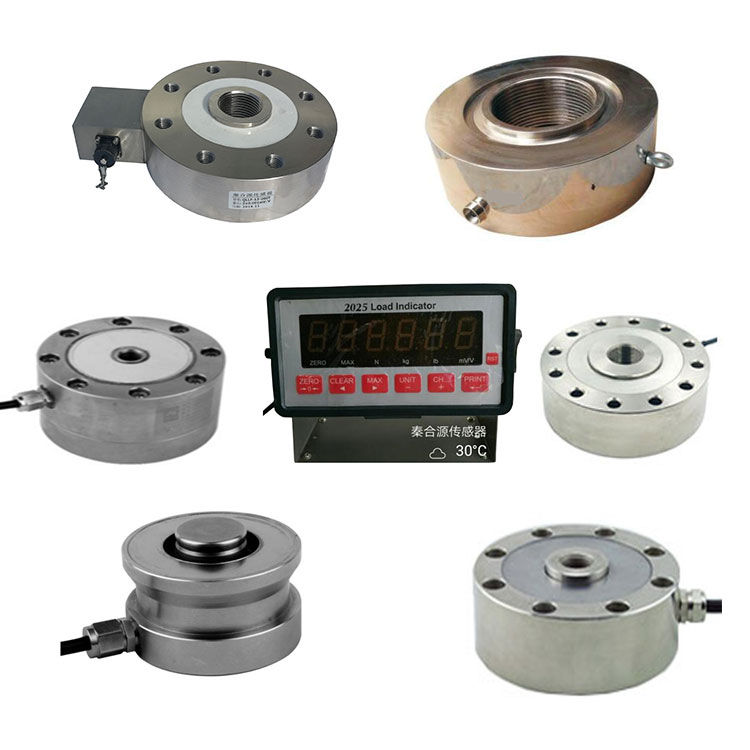

秦合源科技30KN-10000KN 0.3级标准测力仪六线制传感器：
1、出线判别：六线制传感器出线有供桥激励＋与反馈＋线 2 条(以下称 A 组线对)，供桥激励－与反馈－线 2 条(以下称 B 组线对)、信号线 2 条(以下称 C 组线对)，以两条线作为一组线对，六条线总共可以形成 15 组线对，使用万用表的 2kΩ 电阻档对每一组线对的电阻值进行测量，其中电阻值小于 20Ω(0.02kΩ)的两组线对分别为 A 组线对和 B 组线对，其余的两条线为 C 组线对(信号组线对)。
2、连线方法：秦合源100t标准测力仪传感器出线需焊接在9针D型插头(DB9/M公头)上才能够与测量仪进行连接，连线时将 DB9/M 公头的第 1 和 2 针分别接 A 组线对的两条线，第 4 和 5 针分别接 B 组线对的两条线，第 6 和 9 针分别接 C 组线对的两条线，连线完成后将插头接入测量仪后面白色 9 孔 D 型插座(DB9/F 母头)，开启仪表进入测量状态后按《单位》键至<mV/V>灯点亮，待显示数据稳定后按《置零》键，施加与测量方向相同的适合力值，如果仪表显示正值并且随施力的加大显示数字也随之变大，表明传感器与仪表连接正确；如果仪表显示负值并且随施力的加大负向显示数字也随之加大，此时请将与 DB9/M 公头第 6针和 9 针连接的两条连线互换位置。
