称重仪表RS-485串口通讯定义及连接

秦合源工作人员关于称重仪表（测力仪表）RS-485串口通讯定义及连接方法总结如下：

RS-485是称重仪表（称重显示器）和其他设备相连接进行信息传输的常用通讯接口；

RS-485的标准：

        电子工业协会（EIA）于1983 年制订并发布RS-485 标准，并经通讯工业协会（TIA）修订后命名为TIA/EIA-485-A，习惯地称之为RS-485标准。

RS-485的特性：
        RS-485标准是为弥补RS-232 通信距离短、速率低等缺点而产生的。

        RS-485标准与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输。

        一般RS-485分为四线和二线两种传输方式，我公司产品使用的一般都是二线传输方式，其中一线定义为A，另一线定义为B。（GM7701-F1使用的是四线方式，兼容二线）。

通常情况下，发送发送器A、B之间的正电平在+2～+6V，是一个逻辑状态；负电平在-2～-6V，是另一个逻辑状态。对于接收发送器，也作出与发送发送器相对的规定，收、发端通过平衡双绞线将A-A与B-B对应相连。当在接收端A-B之间有大于+200mV的电平时，输出为正逻辑电平；小于-200mV时，输出为负逻辑电平。在接收发送器的接收平衡线上，电平范围通常在200mV至6V之间。

        定义逻辑1（正逻辑电平）为B＞A的状态，逻辑0（负逻辑电平）为A＞B的状态，A、B之间的压差不小于200mV。

        RS-485标准的最大传输距离约为1219米，最大传输速率为10Mbps。

        通常RS-485网络采用平衡双绞线作为传输媒体。平衡双绞线的长度与传输速率成反比，只有在20kbps速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般来说，15米长双绞线最大传输速率仅为1Mbps。

说明：

        并不是所有的RS-485收发器都能够支持高达10Mbps的通讯速率。如果采用光电隔离方式，则通讯速率一般还会受到光电隔离器件响应速度的限制。

        RS-485网络采用直线拓朴结构，需要安装2个终端匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般取值为120Ω）。在矩距离、或低波特率波数据传输时可不需终端匹配电阻，即一般在300米以下、19200bps不需终端匹配电阻。终端匹配电阻安装在RS-485传输网络的两个端点，并联连接在A-B引脚之间。

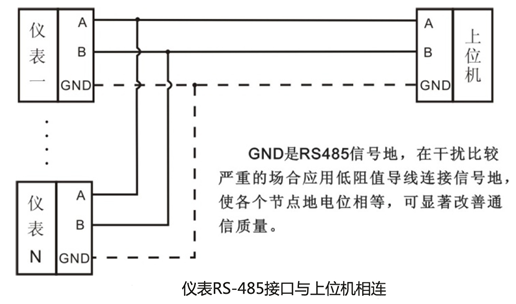

        RS-485的连线规则是：A接A，B接B。如下图所示：
